PONTS A CISEAUX ENCASTRES POUR INTERVENTIONS ROUES PENDANTES

Ponts à ciseaux encastrés ECOLIFT

Les ECOLIFT de Stertil-Koni sont des ponts à ciseaux encastrés en fosse très peu profonde et dont aucun élément n’est noyé dans le béton (réinstallation possible). Le levage se fait par les essieux roues pendantes. Les ECOLIFT sont disponibles en configuration 2, 3 ou 4 ciseaux de 13,5 T chacun ce qui représente une capacité totale de 27 T, 40,5 T et 54 T.

Brochure PDF
  • Installation en fosse très peu profonde
  • Parfait pour les interventions roues pendantes
  • Accès des véhicules sans mécanisme de levage hors fosse
  • Idéal pour les véhicules à très faible garde au sol
  • Très polyvalents

Une conception bien spécifique

Caractéristiques

Modèle27 T40,5 T54 T
Système de levage HydrauliqueHydrauliqueHydraulique
Capacité de levage 27,000 kg40,500 kg54,000 kg
Hauteur de levage1,780 mm1,780 mm1,780 mm
Déplacement des ciseaux mobiles3 - 4 - 5,20 m 3 - 4 - 5,20 m 3 - 4 - 5,20 m
Empattement mimimumà partir de 1220 mmà partir de 1220 mmà partir de 1220 mm
Temps de levage90 seconds90 seconds90 seconds
Motor power 2 x 3.7 kW3 x 3.7 kW4 x 3.7 kW
Système de levage HydrauliqueCapacité de levage 27,000 kgHauteur de levage1,780 mmDéplacement des ciseaux mobiles3 - 4 - 5,20 m Empattement mimimumà partir de 1220 mmTemps de levage90 secondsMotor power 2 x 3.7 kW
Système de levage HydrauliqueCapacité de levage 40,500 kgHauteur de levage1,780 mmDéplacement des ciseaux mobiles3 - 4 - 5,20 m Empattement mimimumà partir de 1220 mmTemps de levage90 secondsMotor power 3 x 3.7 kW
Système de levage HydrauliqueCapacité de levage 54,000 kgHauteur de levage1,780 mmDéplacement des ciseaux mobiles3 - 4 - 5,20 m Empattement mimimumà partir de 1220 mmTemps de levage90 secondsMotor power 4 x 3.7 kW

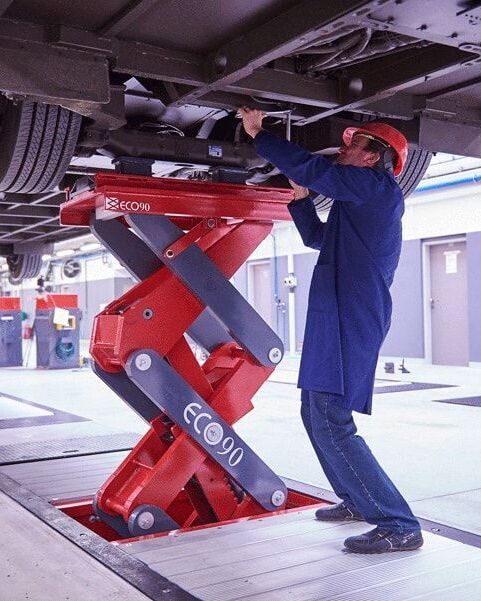

Levage "roues pendantes"



 Les ponts à ciseaux encastrés ECOLIFT de Stertil-Koni permettent un levage "roues pendantes". Les coûts d'installation sont sensiblement réduits. L'accès des véhicules, particulièrement de ceux à faible garde au sol, est facilité par l'absence de tout mécanisme de levage hors fosse.


scissor lift

Ebright Smart Control



Avec Stertil-Koni le levage poids lourds passe enfin à l'aire du digital!

Tous les ponts sont équipés d'un tableau de commande "ebright Smart Control System" qui joint une utilisation intuitive à l'affichage d'un maximum d'informations visuelles sur tout le process de levage.

Un gain d'efficacité et de sécurité.





Génie civil peu profond

La profondeur de la fosse pour l’installation du pont n’est que de la moitié de la hauteur de levage. L’installation est très rapide : l’encastrement ne demande que 87 cm de profondeur. ECOLIFT convient très bien aux ateliers dont le sol est rocheux, instable ou lorsqu’il y a des nappes d’eau.







 Une installation vraiment facilitée

De par sa conception l'ECOLIFT ne nécessite qu'un génie civil très limité (fondations peu profondes ). Le matériel arrive sur site livré en caisson préassemblé et testé : l'installation peut immédiatement débuter!

L'ECOLIFT est le seul pont au monde pouvant être démonté et réinstallé dans un autre atelier.

ECO60 pont 2 ciseaux 27T

2 ciseaux, 1fixe – 1 mobile

ECOLIFT ECO60 est disponible en 3 versions en fonction de la zone de déplacement du ciseaux mobile.



ECO90 pont 3 ciseaux 40,5 T

3 ciseaux, 1fixe – 2 mobiles

ECOLIFT ECO 90 est disponible en 3 versions en fonction de la zone de déplacement des ciseaux mobiles. Idéal pour les véhicules à essieux multiples.

ECO120 pont 4 ciseaux 54T

4 ciseaux, 1fixe – 3 mobiles

ECOLIFT ECO120 est disponible en 3 versions en fonction de la zone de déplacement des ciseaux mobiles. Idéal pour les véhicules à essieux multiples.

Modèles

  • ECO60 pont 2 ciseaux 27T
  • ECO90 pont 3 ciseaux 40,5 T
  • ECO120 pont 4 ciseaux 54T

Continuous Recess™ et économie d'espace



Continuous Recess™ : Ce système permet au mécanisme mobile de levage  de se replier complètement sous le niveau du sol sur toute la longueur de sa zone de déplacement.

Grâce au système Continuous Recess™ , ECOLIFT est donc conçu pour recevoir les véhicules offrant une garde au sol extrêmement basse en économisant ainsi beaucoup d'espace pour leur mise en place.

Les couvertures de fosse sont en aluminium anodisé à surface antidérapante. Les couvertures peuvent supporter une charge de roue de 6 000 kg ainsi qu'une charge ponctuelle de 3 400 kg sur une zone de contact de 5 x 5 cm, comme dans le cas, par exemple, d'une béquille d'essieu.

Une conception vraiment innovante



Les couvertures hydrauliques sont équipées d'une crémaillère et d'un engrenage inversés, glissant sur une surface autonettoyante et résistante à la corrosion. Un système de commande qui a fait ses preuves au sein de l'industrie, équipé d'une synchronisation électronique utilisant un feedback en temps réel, garantit un fonctionnement sûr et sans à-coups. En standard, le système de commande inclut une option permettant de limiter la hauteur de levage maximale. ECOLIFT peut être fourni en versions 2, 3 et 4 ciseaux. Les longueurs de déplacement à l'horizontale disponibles des systèmes de levage mobiles ECOLIFT sont de 3, 4, et 5m. Cette flexibilité permet de les utiliser avec des véhicules tels que les bus articulés, les camions de pompiers et les véhicules de secours ainsi que les camions multi-essieux.



Des ponts économiques qui peuvent être réinstallés

Un pont ECOLIFT de Stertil-Koni est la bonne solution si vous souhaitez un pont encastré dans vos ateliers mais que vous redoutez le coût excessif du génie civil pour ce type de levage. Les ponts ECOLIFT ne demandent qu'un génie civil limité (moins de la moitié de la hauteur totale de levage).

Contrairement à tous les ponts encastrés du marché les ECOLIFT peuvent être réinstallés dans un autre atelier si vous avez à déplacer votre activité.



Prêts pour l'avenir

Avec des grandes capacités de levage, un accès optimal pour tous les véhicules et une large gamme d'adaptateurs les ponts ECOLIFT sont prêts à accueillir toutes les flottes actuelles et à venir.

Vous déménagez vos installations ? les ECOLIFT pourront vous suivre!



Options

• Télécommande câblée détachable : La télécommande complète homologuée, avec arrêt d'urgence, peut être utilisée en plus des commandes standard de la console. Elle permet un positionnement pratique et sûr du levage du véhicule.
• Adaptateurs : Adaptateurs standard inclus. De nombreux adaptateurs spéciaux sont disponibles.
Disponible : Le support d'adaptateur pour un rangement sûr et facile des adaptateurs et des plaques de couverture.
• Liquide hydraulique biodégradable.
Automatic Wheel Base Positioning (AWBP). Le système Automatic Wheel Base Positioning (AWBP) en option pour dispositif de levage mobile permet la programmation prédéfinie d'un nombre illimité de véhicules pouvant être enregistrés et activés. Le témoin HOME (ACCUEIL) indique à l'opérateur quand il peut, en toute sécurité, replacer le dispositif mobile et l'ajuster pour les différents empattements. Il indique également quand le véhicule peut quitter son emplacement en toute sécurité. Une option de hauteur maximale programmable est également proposée, pour empêcher l'endommagement du véhicule pendant le levage.
• Des configurations spéciales de levage sont disponibles.

Sécurité optimale


Les ECOLIFT sont équipés d'un système de verrouillage mécanique efficace indépendant du système hydraulique. Le système de verrouillage mécanique est actif sur toute la  hauteur de levage. Quand il est abaissé sur les crans, le véhicule est entièrement supporté, sans aucune pression résiduelle dans le circuit hydraulique.

Les ciseaux de levage sont en acier haute résistance de 5 cm d'épaisseur, offrant un niveau de stabilité et de sécurité sans précédent. ECOLIFT utilise des vérins haute pression à faible volume ne nécessitant que 13 litres de liquide hydraulique chacun, ce qui réduit sensiblement l'empreinte carbone du matèriel.
