PONTS POIDS LOURDS POUR INTERVENTIONS ROUES PENDANTES

Ponts à Verins DIAMONDLIFT

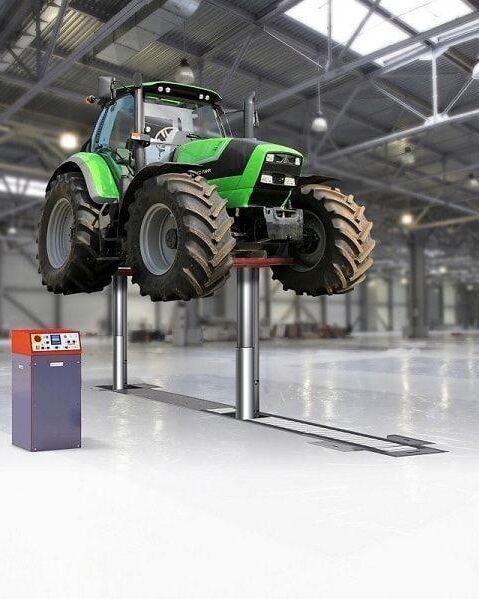

Les ponts à vérins télescopiques DIAMONDLIFT deviennent la nouvelle référence dans l’industrie du levage poids lourds. Que vous construisiez un nouvel atelier, que vous rénoviez un atelier existant ou que vous ayez des conditions difficiles de constructions vous trouverez toujours un DIAMONDLIFT adapté spécifiquement aux circonstances.

TELECHARGER LA BROCHURE
  • Polyvalence et économie d’espace
  • De l’innovation en matière de sécurité
  • Respect de l’environnement et de l’utilisateur
  • Utilisations multiples
  • Longue durée de vie et peu de maintenance
  • Utilisation minimale d’huile biodégradable

Bien conçus !

Caractéristiques

ModèleDIAMOND 64 / 2 vérinsDIAMOND 70 / 2vérinsDIAMOND 96 / 3 vérinsDIAMOND 105 / 3 vérinsDIAMOND 128 / 4 vérinsDIAMOND 140 / 4 vérins
Capacités de levage30,000 kg32,000 kg45,000 kg48,000 kg60,000 kg64,000 kg
Hauteur de levage1,850 mm1,850 mm1,850 mm1,850 mm1,850 mm1,850 mm
Temps de levage90 seconds90 seconds90 seconds90 seconds90 seconds90 seconds
Alimentation air comprimé140 LPM à 6.2 bar140 LPM à 6.2 bar140 LPM à 6.2 bar140 LPM à 6.2 bar140 LPM à 6.2 bar140 LPM à 6.2 bar
Alimentation électrique208-230/460/575 volt208-230/460/575 volt208-230/460/575 volt208-230/460/575 volt208-230/460/575 volt208-230/460/575 volt
Capacités de levage30,000 kgHauteur de levage1,850 mmTemps de levage90 secondsAlimentation air comprimé140 LPM à 6.2 barAlimentation électrique208-230/460/575 volt
Capacités de levage32,000 kgHauteur de levage1,850 mmTemps de levage90 secondsAlimentation air comprimé140 LPM à 6.2 barAlimentation électrique208-230/460/575 volt
Capacités de levage45,000 kgHauteur de levage1,850 mmTemps de levage90 secondsAlimentation air comprimé140 LPM à 6.2 barAlimentation électrique208-230/460/575 volt
Capacités de levage48,000 kgHauteur de levage1,850 mmTemps de levage90 secondsAlimentation air comprimé140 LPM à 6.2 barAlimentation électrique208-230/460/575 volt
Capacités de levage60,000 kgHauteur de levage1,850 mmTemps de levage90 secondsAlimentation air comprimé140 LPM à 6.2 barAlimentation électrique208-230/460/575 volt
Capacités de levage64,000 kgHauteur de levage1,850 mmTemps de levage90 secondsAlimentation air comprimé140 LPM à 6.2 barAlimentation électrique208-230/460/575 volt

Le plus haut niveau de sécurité

Les ponts à vérins DIAMONDLIFT de Stertil-Koni sont très sécurisés. Leur facilité d’utilisation, leur fiabilité et leur respect de l’environnement sont exceptionnels sur le marché. Comme les diamants les DIAMONDLIFT sont (presque) éternels !

Ils bénéficient des normes de sécurité les plus exigeantes comme celle de l’ALI/ETL-Intertek par exemple.

Ponts stertil koni DIAMONDLIFT

Une solution pour chaque besoin

Les DIAMONDLIFT de Stertil-Koni sont à la pointe de la technologie dans le domaine des ponts à fûts hydrauliques : Flexibilité, productivité, durabilité et respect de l’environnement au summum !

Les DIAMONDLIFT sont un condensé de technologies de pointe ! La capacité de chaque vérin est de 15 T OU 16 T suivant les modèles. La gamme des vérins comprend des modèles à 2, 3 ou 4 vérins  avec un choix pour l'installation entre une version DIAMONDLIFT en chassis ou une version DIAMONDLIFT en cassette.

Version en cassette

Dans cette version le DIAMONDLIFT de Stertil-Koni est inclus dans un cassette protégeant le pont de la corrosion et des agressions de tous les fluides d’atelier (protection DIAMOND GUARD). Le déplacement latéral des vérins mobiles est disponible en 3 m, 4 m ou 5,20.

Version sur cadre

Dans cette version le DIAMONDLIFT de Stertil-Koni est installé sur une fosse béton. La course de déplacement latéral des vérins peut s’adapter aux exigences des véhicules à lever. Disponible soit avec une couverture aluminium à tuiles soit avec des plaques de recouvrement acier coulissantes.

  • Version en cassette
  • Version sur cadre

Tableau de commande Ebright Smart Control System

Avec Stertil-Koni le levage poids lourds passe enfin à l'aire du digital!

Tous les ponts sont équipés d'un tableau de commande "ebright Smart Control System" qui joint une utilisation intuitive à l'affichage d'un maximum d'informations visuelles sur tout le process de levage.

Un gain d'efficacité et de sécurité.



UNE UTILISATION ET UN ENTRETIEN DES PLUS FACILES

• Accès facile pour l'abaissement manuel en cas de panne de courant.
• L'ensemble des dispositifs électriques et des composants de commande se trouvent dans la console au-dessus du sol permettant un accès facile en cas de dépannage et d'entretien.
• Charnière continue sans pièces mobiles.
• Le système d'entraînement hydraulique est auto-aligneur et auto-nettoyant.
• Le système en option Automatic Wheel Base Positioning (AWBP) permet la programmation prédéfinie du levage d'un nombre illimité de véhicules.

Pistons à grande durabilité

Tous les vérins télescopiques du DIAMONDLIFT sont conçus avec des joints d’étanchéité placés à l’intérieur des cylindres, les protégeant des dommages potentiels dus aux débris et saletés. Les pistons sont en chrome dur de qualité pour une meilleure protection contre la corrosion et l’usure dans l’atelier.

Un système de vérins coulissants efficace et fiable

Ce système coulissant robuste, spécifiquement conçu, est très résistant et très efficace pour des répartitions de charges élevées inégales (le système de rouleaux pour le déplacement des vérins conventionnels est souvent victime d'usures prematurées).



Technologie de pointe et respect de l’environnement

La partie supérieure du caisson DIAMONDLIFT est entièrement galvanisée à chaud (également disponible sur  la version sur cadre pour en augmenter la durabilité)

La protection DIAMOND GUARD du caisson est un revêtement de haute qualité qui protège l’intérieur et l’extérieur de celui-ci des effets d’électrolyse et de la corrosion. Elle prévient aussi tout risque d’agression par divers fluides utilisés dans les ateliers.



Stertil-Koni propose toujours la solution de levage la plus adaptée à votre flotte de véhicules.

Le DIAMONDLIFT existe en deux versions pour s'adapter aux spécificités de l'atelier : Cadre (châssis) ou Cassette. Chaque version est disponible en deux variantes :
La variante ‹‹ standard ›› ou ‹‹ petite largeur ›› conçue pour la plupart des véhicules ; dans cette variante la traverse reste au-dessus du sol et peut, en option, se ranger dans une zone parking définie.
La version ‹‹ totalement encastrée ›› ou ‹‹ grande largeur ›› conçue pour des véhicules à faible garde au sol. La traverse reste sous le niveau du sol lors de ses déplacements le long du véhicule (Continuous recess).

Une sécurité très innovante

Le DIAMONDLIFT de Stertil-Koni est un des ponts à vérins le plus sur du marché. Le blocage mécanique par gravité a des crans de 75 mm avec 21 positions de blocage débutant à 220 mm du niveau du sol, ce qui en fait le pont idéal pour les ateliers pneus.

Ce système de blocage peut être utilisé comme un véritable calage. Quand on descend le pont sur les crans ceux-ci supportent le poids total du véhicule. Les pistons ne sont plus sous pression et il n’y a donc aucun risque de descente inattendue. Autre équipements de sécurisation:

  • Des capteurs à ultrasons gèrent la synchronisation en temps réel.
  • Système de recouvrement intégré.
  • Programmation de la hauteur de levage.
  • Pas d’éléments sous tension électrique dans la fosse.
  • Equipements de sécurité sonores et visuels.
  • En option: commande à distance

Un recouvrement de fosse à toute épreuve

Dans les deux versions du DIAMONDLIFT le recouvrement de fosse du vérin mobile est en aluminium anodisé permettant la manipulation d’une charge roulante de 6 T ou d’une charge ponctuelle jusqu’à 3,4 T sur une surface de 5 cm x 5 cm. C’est idéal pour utiliser des chandelles ou des vérins de fosse.

  • Déplacement par glissement sur charnières sans parties mobiles
  • Pas de risque de chute, le recouvrement de fosse est permanent
  • L’ensemble vérin mobile et couverture est positionné horizontalement et guidé par un système hydraulique par le biais d’un support inversé avec pignon
  • Le système hydraulique de positionnement est à auto-alignement. Il est aussi autonettoyant

Adaptez le DIAMONDLIFT à vos besoins

Les ensembles vérins mobiles/couverture sont disponibles en plusieurs longueurs de translation. En fonction de vos besoins de levage vous pouvez composer le DIAMONDLIFT le plus adapté à votre atelier.



INTERVENTIONS ROUES PENDANTES DES VEHICULES LES PLUS VOLUMINEUX
